Yüksek sıcaklık ve basınçların olduğu aşındırıcı, korozif akışkan uygulamaları gibi ağır hizmet koşullarında metal yataklı küresel vanalar tercih edilmektedir. Çeşitli endüstrilerde sıvılar, aşındırıcı veya korozif ortam gibi farklı bileşenlerin bir karışımı olabilir. Uygun olarak seçilen seat ve küre yüzeyleri, zorlu servis şartlarına karşı büyük direnç gösterir.
Yüksek Performanslı Küresel Vana
Boyut Aralığı
2" - 24"
Basınç Derecesi
ANSI 150 - 2500
Geçiş Tipi
Full - Reduced Bore
Uç Bağlantısı
RF - RTJ - BW - NPT Threaded
Teknik Özellikler
| Vana Boyutu | 2″ – 24″ |
| Vana Tipi | Trunnion |
| Gövde Tipi | Bolted |
| Basınç Sınıfı | ANSI 150 / 300 / 600 / 900 / 1500 / 2500 |
| Uç Bağlantısı | RF / RTJ / BW / NPT Threaded |
| Geçiş Tipi | Tam Geçişli / Daralan Geçişli |
| Operatör | Lever / Dişli Kutusu / Aktüatör |
| Materyal | Karbon Çeliği / Paslanmaz Çelik / Duplex / Alaşım Çeliği / Titanyum |
| Çalışma Sıcaklığı | Düşük / Standart / Yüksek |
| Kaçak Sınıfı | API 598 / ANSI FC70-2 / ISO 5208 |
| Tasarım Standardı | ASME B16.34 / API 6D / ISO 14313 / ISO 17292 |
| Face to Face Standardı | ASME B16.10 |
| Uç Bağlantı Standardı | ASME B16.5 / ASME B16.25 / DIN EN 1092-1 |
| Test Standardı | API 6D / API 598 / ISO 14313 |
| Fire Safe Standardı | API 607 / ISO 10497 / API 6FA |
| Sertifikasyon | EN 10204 3.1 – 3.2 / ISO 15848 Fugitive Emission / 2014-68-EU PED / SIL Capable / IP 67 (Gearbox) |
| İzolasyon Tipi | DBB / DIB-1 / DIB-2 |

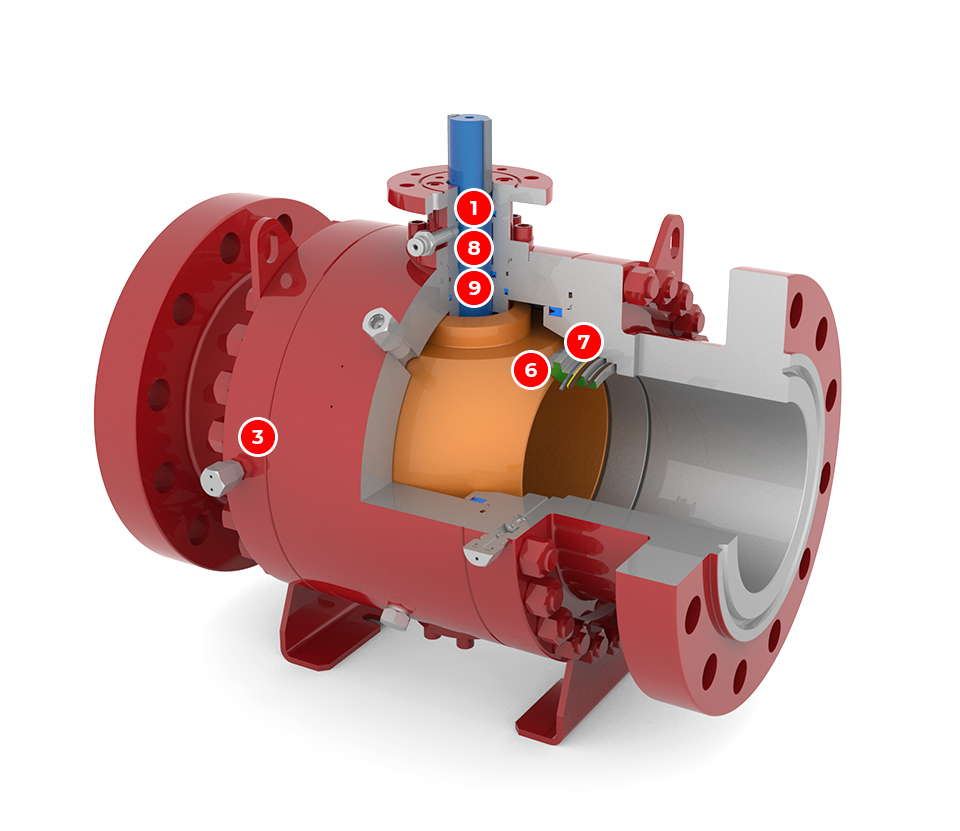

Özellikler
| 1 | Düşük tork değerleri sayesinde, daha küçük aktüatör seçilebilir. |
| 2 | Aktüatör seçimi otomatiktir. |
| 3 | Kaldırma mapaları vananın üzerinde sabittir. |
| 4 | Bakımı kolaydır. |
| 5 | Gerektiği takdirde acil sızdırmazlık parçaları eklenebilir. |
| 6 | Yenilenebilir seatler. |
| 7 | Metal ve soft seat tercihleri ile mevcuttur. |
| 8 | Faturalı küre mili dizaynı. |
| 9 | Güçlendirilmiş mil-keçe takımı opsiyoneldir. |
| 10 | Kilitleme düzeneği opsiyoneldir. |
